Частотные диапазоны для 5G
Начало строительства сетей 5G не за горами. И ключевое преимущество здесь получат те операторы и компании, которые смогут получить максимальный радиочастотный ресурс. 3GPP в релизе 15 определил первые частотные полосы для строительства 5G-NR.
Все полосы радиочастот 3GPP для 5G-NR разделил на два блока FR1 (частоты до 6ГГц) и FR2 (частоты свыше 6ГГц) – 3GPP TS 38.211 V1.2.0 (2017-11):
| Блок радиочастот | Радиочастотный диапазон |
| FR1 | 450 MHz – 6 000 MHz |
| FR2 | 24 250 MHz – 52 600 MHz |
Возможны четыре вида дуплекса:
- частотное разделение каналов (FDD – Frequency Division Duplex);
- временное разделение каналов (TDD – Time Division Duplex);
- дополнительный канал линии "вверх" (SUL – Supplementary Uplink);
- дополнительный канал линии "вниз" (SDL – Supplementary Downlink).

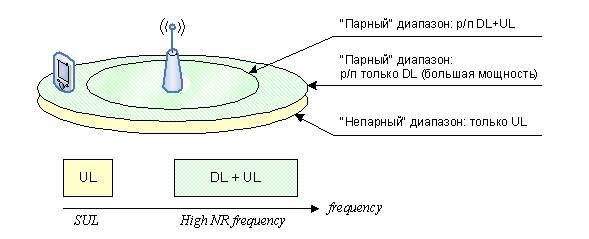

К "парному" (DL+UL) радиоресурсу с частотным (FDD) и/или временным (TDD) разделением каналов пользовательскому терминалу (UE) может быть назначен дополнительный непарный канал линии "вверх" (SUL). Тогда в одной соте UE получает 1xDL и 2xUL канала, использование которых будет контролироваться сетью. Данная возможность позволяет улучшить качество радиопокрытия при использовании высокочастотного диапазона. В этом случае, на границе соты в DL-канале используется высокочастотный сигнал с повышенной мощностью из "парного" диапазона, а в UL-канале – низкочастотный сигнал в непарном SUL диапазоне (Рис. 1).
Рис.1.
В Табл. 1 и Табл. 2 приведены полосы радиочастот для блоков FR1 и FR2 соответственно.
Табл. 1 (полосы радиочастот блока FR1)
| Полоса радиочастот | Канал линии "вверх" – Uplink (UL) | Канал линии "вниз" – Downlink (DL) | Дуплекс | Ширина полосы |
| n1 | 1920 MHz – 1980 MHz | 2110 MHz – 2170 MHz | FDD | 2x60 MHz |
| n2 | 1850 MHz – 1910 MHz | 1930 MHz – 1990 MHz | FDD | 2x60 MHz |
| n3 | 1710 MHz – 1785 MHz | 1805 MHz – 1880 MHz | FDD | 2x75 MHz |
| n5 | 824 MHz – 849 MHz | 869 MHz – 894 MHz | FDD | 2x25 MHz |
| n7 | 2500 MHz – 2570 MHz | 2620 MHz – 2690 MHz | FDD | 2x70 MHz |
| n8 | 880 MHz – 915 MHz | 925 MHz – 960 MHz | FDD | 2x35 MHz |
| n12 | 699 MHz – 716 MHz | 729 MHz – 746 MHz | FDD | 2x17 MHz |
| n20 | 832 MHz – 862 MHz | 791 MHz – 821 MHz | FDD | 2x30 MHz |
| n25 | 1850 MHz – 1915 MHz | 1930 MHz – 1995 MHz | FDD | 2x65 MHz |
| n28 | 703 MHz – 748 MHz | 758 MHz – 803 MHz | FDD | 2x45 MHz |
| n34 | 2010 MHz – 2025 MHz | 2010 MHz – 2025 MHz | TDD | 1x15 MHz |
| n38 | 2570 MHz – 2620 MHz | 2570 MHz – 2620 MHz | TDD | 1x50 MHz |
| n39 | 1880 MHz – 1920 MHz | 1880 MHz – 1920 MHz | TDD | 1x40 MHz |
| n40 | 2300 MHz – 2400 MHz | 2300 MHz – 2400 MHz | TDD | 1x100 MHz |
| n41 | 2496 MHz – 2690 MHz | 2496 MHz – 2690 MHz | TDD | 1x194 MHz |
| n51 | 1427 MHz – 1432 MHz | 1427 MHz – 1432 MHz | TDD | 1x5 MHz |
| n66 | 1710 MHz – 1780 MHz | 2110 MHz – 2200 MHz | FDD | 2x70 MHz |
| n70 | 1695 MHz – 1710 MHz | 1995 MHz – 2020 MHz | FDD | 2x15 MHz |
| n71 | 663 MHz – 698 MHz | 617 MHz – 652 MHz | FDD | 2x35 MHz |
| n75 | N/A | 1432 MHz – 1517 MHz | SDL | +85 MHz |
| n76 | N/A | 1427 MHz – 1432 MHz | SDL | +5 MHz |
| n77 | 3300 MHz – 4200 MHz | 3300 MHz – 4200 MHz | TDD | 1x900 MHz |
| n78 | 3300 MHz – 3800 MHz | 3300 MHz – 3800 MHz | TDD | 1x500 MHz |
| n79 | 4400 MHz – 5000 MHz | 4400 MHz – 5000 MHz | TDD | 1x600 MHz |
| n80 | 1710 MHz – 1785 MHz | N/A | SUL | +75 MHz |
| n81 | 880 MHz – 915 MHz | N/A | SUL | +35 MHz |
| n82 | 832 MHz – 862 MHz | N/A | SUL | +30 MHz |
| n83 | 703 MHz – 748 MHz | N/A | SUL | +45 MHz |
| n84 | 1920 MHz – 1980 MHz | N/A | SUL | +60 MHz |
| n86 | 1710 MHz – 1780 MHz | N/A | SUL | +70 MHz |
Табл. 2 (полосы радиочастот блока FR2)
| Полоса радиочастот | Канал линии "вверх" – Uplink (UL) | Канал линии "вниз" – Downlink (DL) | Дуплекс | Ширина полосы |
| n257 | 26 500 MHz – 29 500 MHz | 26 500 MHz – 29 500 MHz | TDD | 1x3000 MHz |
| n258 | 24 250 MHz – 27 500 MHz | 24 250 MHz – 27 500 MHz | TDD | 1x3250 MHz |
| n260 | 37 000 MHz – 40 000 MHz | 37 000 MHz – 40 000 MHz | TDD | 1x3000 MHz |
| n261 | 27 500 MHz – 28 350 MHz | 27 500 MHz – 28 350 MHz | TDD | 1x850 MHz |
Ширина частотных каналов
3GPP определяет для сетей 5G четыре варианта разноса радиочастот поднесущих (SCS – Sub-Carrier Spacing) – 15, 30, 60 и 120кГц (в отличии от сетей 4G-LTE, в которых используется разнос только в 15кГц, а также сетей NB-IoT, которые допускают в восходящем UL канале разнос в 15 и 3.75кГц).
Для блока FR1 (в зависимости от используемого SCS) допускается ширина одного радиоканала 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 90 и 100 МГц, для блока FR2 – 50, 100, 200 и 400 МГц (в отличии от сетей 4G-LTE, которые допускают каналы шириной 1.4, 3, 5, 10, 15 и 20 МГц).
Табл. 3 и Табл. 4 отображают кол-во доступных ресурсных блоков для каналов различной ширины в зависимости от используемого SCS, где:
- BW=NRB×12×SCS+2×BWGD+SCS,
- BW – ширина полосы радиочастот,
- BWGD – ширина защитной полосы,
- NRB – кол-во ресурсных блоков,
- SCS – разнос поднесущих.
Табл. 3 (кол-во NRB для блока FR1)
| Ширина полосы радиочастот – BW, МГц | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |
| SCS=15кГц | NRB | 25 | 52 | 79 | 106 | 133 | 160 | 216 | 270 | - | - | - | - | - |
| BWGD, кГц | 242,5 | 312,5 | 382,5 | 452,5 | 522,5 | 592,5 | 552,5 | 692,5 | ||||||
| SCS=30кГц | NRB | 11 | 24 | 38 | 51 | 65 | 78 | 106 | 133 | 162 | 189 | 217 | 245 | 273 |
| BWGD, кГц | 505 | 665 | 645 | 805 | 785 | 945 | 905 | 1045 | 825 | 965 | 925 | 885 | 845 | |
| SCS=60кГц | NRB | - | 11 | 18 | 24 | 31 | 38 | 51 | 65 | 79 | 93 | 107 | 121 | 135 |
| BWGD, кГц | - | 1010 | 990 | 1330 | 1310 | 1290 | 1610 | 1570 | 1530 | 1490 | 1450 | 1410 | 1370 | |
Табл. 4 (кол-во NRB для блока FR2)
| Ширина полосы радиочастот – BW, МГц | 50 | 100 | 200 | 400 | |
| SCS=60кГц | NRB | 66 | 132 | 264 | - |
| BWGD, кГц | 1 210 | 2 450 | 4 930 | - | |
| SCS=120кГц | NRB | 32 | 66 | 132 | 264 |
| BWGD, кГц | 1 900 | 2 420 | 4 900 | 9 860 | |
Российские операторы связи
Российские операторы мобильной связи имеют ресурсы в различных радиочастотных диапазонах, который используются ими в настоящее время для развертывания сетей GSM, UMTS, LTE и WiMAX – см. Табл. 5, Табл. 6 и Табл. 7.
Табл. 5 (полосы радиочастот российских операторов из блока FR1)
| Диапазон | Uplink (UL), МГц | Downlink (DL), МГц | Полоса, МГц | Оператор | Примечания |
|---|---|---|---|---|---|
| n1 – FDD UMTS | 1920 – 1935 | 2110 – 2125 | 2x15 | Теле2 | РФ кроме Республик Башкортостан, Саха (Якутия), Республики Ингушетия; Чеченской Республики, Ханты-Мансийского АО; Ненецкого АО; Чукотского АО; Республики Крым и г.Севастополя |
| 1935 – 1950 | 2125 – 2140 | 2x15 | Мегафон | РФ кроме Республики Крым и г.Севастополя | |
| 1950 – 1965 | 2140 – 2155 | 2x15 | МТС | РФ кроме Республики Крым и г.Севастополя | |
| 1965 – 1980 | 2155 – 2170 | 2x15 | Вымпелком | РФ кроме Республики Крым и г.Севастополя | |
| n3 – FDD GSM-1800 | 1710 – 1785 | 1805 – 1880 | 2x75 | МТС | РФ кроме Эвенкийского р-на Красноярского края, Корякского округа Камчатского края, Республики Крым и г.Севастополя |
| Вымпелком | РФ кроме Забайкальского края, Республики Бурятия, Республики Крым и г.Севастополя | ||||
| Мегафон | РФ кроме Республики Крым и г.Севастополя | ||||
| Теле2 | РФ кроме г.Москвы и Московской области, Астраханской области, Республики Башкирии, Республики Крым и г.Севастополя | ||||
| Мотив | Курганская, Свердловская области; Ханты-Мансийский АО и Ямало-Ненецкий АО | ||||
| Таттелеком | Республика Татарстан | ||||
| n7 – FDD LTE-2600 | 2500 – 2540 | 2620 – 2660 | 2x40 | Мегафон | РФ кроме Республики Крым и г.Севастополя |
| 2540 – 2550 | 2660 – 2670 | 2x10 | МТС | ||
| 2550 – 2560 | 2670 – 2680 | 2x10 | Вымпелком | ||
| 2560 – 2570 | 2680 – 2690 | 2x10 | Теле2 | ||
| n8 – FDD GSM-900 | 880 – 915 | 925 – 960 | 2x35 | МТС | РФ кроме Волгоградской области, Республики Крым и г.Севастополя |
| Вымпелком | РФ кроме Республик Бурятия и Карелия; Хабаровского, Камчатского и Пермского краев; Архангельской, Вологодской, Иркутской, Магаданской, Мурманской, Новгородской, Псковской, Тюменской и Челябинской областей; Ханты-Мансийского АО; Республики Крым и г.Севастополя | ||||
| Мегафон | РФ кроме Республики Крым и г.Севастополя | ||||
| Теле2 | 37 регионов РФ (1) | ||||
| n20 – FDD LTE-800 | 832,0 – 839,5 | 791,0 – 798,5 | 2x7,5 | Теле2 | РФ кроме Республики Крым и г.Севастополя |
| 839,5 – 847,0 | 798,5 – 806,0 | 2x7,5 | МТС | ||
| 847,0 – 854,5 | 806,0 – 813,5 | 2x7,5 | Мегафон | ||
| 854,5 – 862,0 | 813,5 – 821,0 | 2x7,5 | Вымпелком | ||
| n38 – TDD TD-LTE-2600 | 2570 – 2595 | 25 | Мегафон | 41 регионов РФ (2) | |
| Вымпелком | 32 регионов РФ (3) | ||||
| Мотив | 5 регионов РФ (4) | ||||
| Таттелеком | Республика Татарстан | ||||
| Вайнах Телеком | Чеченская Республика | ||||
| 2595 – 2620 | 25 | МТС | РФ кроме Республики Крым и г.Севастополя | ||
| B40 – TDD TD-LTE-2300 | 2300 – 2400 | 30 | Теле2 | 39 регионов (5) | |
| Вайнах Телеком | Чеченская Республика | ||||
| n78 – TDD TD-LTE-3500 | 3400 – 3800 | ? | Фрештел | Информация о субъектах РФ и ширине полосы частот, выделенной ГК Фрештел отсутствует. | |
| ТТК, Ингушэлектросвязь, Вайнах Телеком | Получен ресурс в отдельных муниципальных образованиях в результате проведения конкурса в 2011г. | ||||
Табл. 6 (полосы радиочастот российских операторов, не вошедшие в блоки FR1, FR2 3GPP)
| Диапазон | Uplink (UL), МГц | Downlink (DL), МГц | Полоса, МГц | Оператор | Примечания |
|---|---|---|---|---|---|
| b31 – FDD LTE-450 | 453,0 – 457,4 | 463,0 – 467,4 | 2x4,4 | Теле2 | РФ кроме Республик Башкортостан, Саха (Якутия), Республики Ингушетия; Чеченской Республики, Ханты-Мансийского АО; Ненецкого АО; Чукотского АО; Республики Крым и г.Севастополя |
| 453,0 – 457,4 | 463,0 – 467,4 | 2x4,4 | МТС | Республика Башкортостан | |
| B33 – TDD TDLTE-1900 | 1900 – 1920 | 20 | Антарес | РФ кроме Республики Крым и г.Севастополя | |
| - диапазон 720-736МГц (UL), 775-791МГц (DL) попадает в n28 | 720,0 – 727,5 | 761,0 – 768,5 | 2x7,5 | МТС | РФ кроме Республики Крым и г.Севастополя Частотный диапазон отсутствует в списке частотных диапазонов 3GPP |
| 727,5 – 735,0 | 768,5 – 776,0 | 2x7,5 | Теле2 | ||
| 735,0 – 742,5 | 776,0 – 783,5 | 2x7,5 | Вымпелком | ||
| 742,5 – 750,0 | 783,5 – 791,0 | 2x7,5 | Мегафон | ||
Табл. 7 (полосы радиочастот российских операторов из блоков FR1, FR2, выданные на временной основе для тестирования 5G)
| Диапазон | Uplink (UL), МГц | Downlink (DL), МГц | Полоса, МГц | Оператор | Примечания |
|---|---|---|---|---|---|
| n78 – TDD | 3400 – 3800 | 400 | Фрештел | на территории городов Казань, Иннополис (Респ. Татарстан), Санкт-Петербург, Калининград, Москва, Красногорск (ВЦ «Крокус Экспо»), д.Сколково (ИЦ «Сколково»), Уфа, Стерлитамак (Респ. Башкортостан) и полосы радиочастот 3400-3440 МГц, 3545-3550 МГц на территории городов Белгород, Иваново, Шуя (Ивановская обл.), Светлогорск (Калининградская обл.) на срок до 31.12.2018 | |
| Мегафон | на территории городов Москва, Калининград, Санкт-Петербург, Волгоград, Казань, Нижний Новгород, Самара, Саранск, Ростов-на-Дону, Сочи, Екатеринбург на срок до 15.08.2018 (срок истек) | ||||
| n257 – TDD n258 – TDD | 25 250 – 29 500 | 4 250 | Мегафон | на территории городов Москва, Калининград, Санкт-Петербург, Волгоград, Казань, Нижний Новгород, Самара, Саранск, Ростов-на-Дону, Сочи, Екатеринбург на срок до 15.08.2018 (срок истек) | |
| n258 – TDD | 25 250 – 27 500 | 2 250 | АО "НИИТС" | для установки РЭС по адресу г.Москва, ул.Тимура Фрунзе, д.20, стр.3 на срок до 15.08.2018 (срок истек) | |
| n260 – TDD | 31 800 – 33 400 | 1 600 | |||
| - | 40 500 – 42 500 | 2 000 | |||
| - | 66 000 – 71 000 | 5 000 | |||
(1) Перечень регионов, в которых компания Теле2 имеет выделенную полосу радиочастот в диапазоне GSM-900:
Волгоградская, Иркутская, Кемеровская, Костромская, Курганская, Курская, Магаданская, Нижегородская, Оренбургская, Рязанская, Сахалинская, Тамбовская, Тюменская, Ульяновская, Челябинская области; Республики Башкортостан, Бурятия, Марий Эл, Саха (Якутия), Северная Осетия-Алания, Тыва, Хакасия; Удмуртская Республика; Кабардино-Балкарская Республика; Чеченская Республика; Красноярский, Камчатский, Пермский края; Таймырский (Долгано-Ненецкий) АО Красноярского края; Эвенкийский АО Красноярского края; Усть-Ордынский Бурятский АО Иркутской области; Корякский АО; Коми-Пермяцкий АО Пермского края; Ненецкий АО; Ханты-Мансийский АО; Чукотский АО; Ямало-Ненецкий АО.
(2) Перечень регионов, в которых компания Мегафон имеет выделенную полосу радиочастот в диапазоне 2570 – 2595 МГц:
г.Москва и Московская обл., г.Санкт-Петербург и Ленинградская обл.; Амурская, Белгородская, Владимирская, Вологодская, Ивановская, Иркутская, Кировская, Ленинградская, Мурманская, Нижегородская, Новгородская, Новосибирская, Оренбургская, Орловская, Пензенская, Ростовская, Рязанская, Саратовская, Сахалинская, Тамбовская, Тверская, Ульяновская области; Республики Бурятия, Ингушетия, Карелия, Коми, Марий Эл, Мордовия, Саха (Якутия), Северная Осетия-Алания, Тыва, Хакасия; Удмуртская Республика; Забайкальский, Камчатский, Красноярский, Хабаровский края; Ненецкий АО и Чукотский АО.
(3) Перечень регионов, в которых компания Вымпелком имеет выделенную полосу радиочастот в диапазоне 2570 – 2595 МГц:
Архангельская, Астраханская, Брянская, Волгоградская, Воронежская, Калининградская, Калужская, Кемеровская, Костромская, Курская, Липецкая, Омская, Псковская, Самарская, Смоленская, Томская, Тульская, Челябинская, Ярославская области; Республики Адыгея, Алтай, Башкортостан, Дагестан, Калмыкия; Кабардино-Балкарская Республика; Карачаево-Черкесская Республика; Чувашская Республика; Алтайский, Краснодарский, Пермский, Приморский, Ставропольский края.
(4) Перечень регионов, в которых компания "ЕКАТЕРИНБУРГ- 2000" (Мотив) имеет выделенную полосу радиочастот в диапазоне 2570 – 2595 МГц:
Курганская, Свердловская, Тюменская области; Ханты-Мансийский АО и Ямало-Ненецкий АО.
(5) Перечень регионов, в которых компания Теле2 имеет выделенную полосу радиочастот в диапазоне LTE-2.3:
Белгородская, Тамбовская, Тверская, Тульская, Астраханская, Архангельская, Калининградская, Новгородская, Псковская, Амурская, Сахалинская, Кемеровская, Новосибирская, Омская, Томская, Курганская, Кировская, Пензенская, Ульяновская области; Республики Адыгея, Дагестан Ингушетия, Калмыкия, Северная Осетия-Алания, Алтай, Тыва, Хакасия, Марий Эл, Башкортостан, Мордовия; Карачаево-Черкесская Республика; Кабардино-Балкарская Республика; Удмуртская Республика; Чувашская Республика; Ставропольский край; Алтайский край; Ненецкий АО; Еврейская АО; Чукотский АО
Источник: https://itechinfo.ru/node/129
