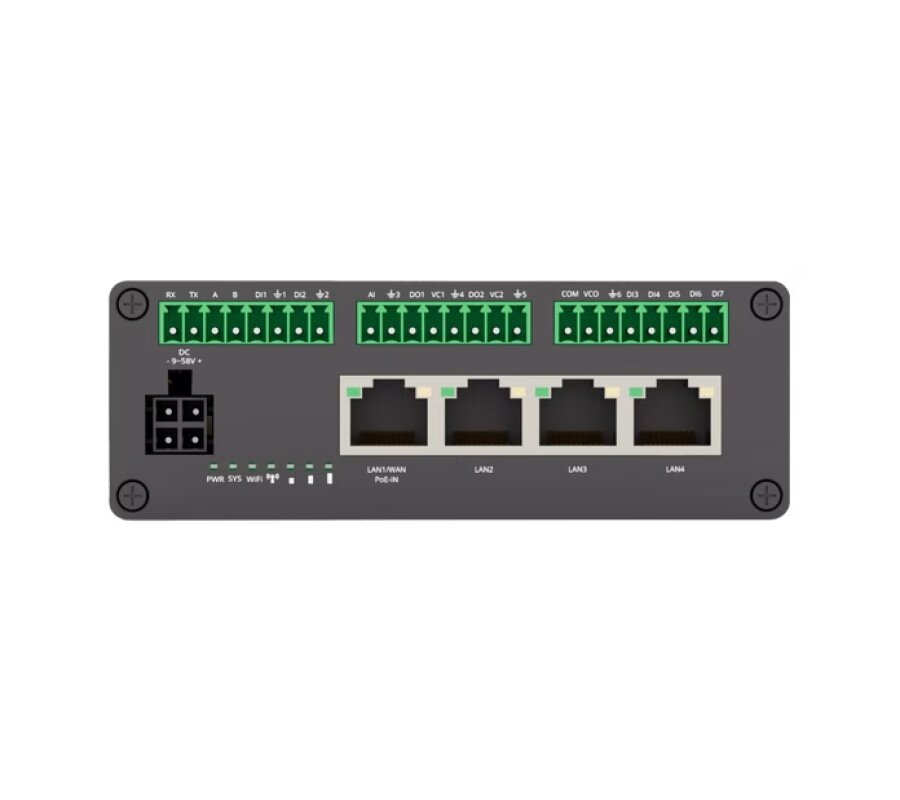

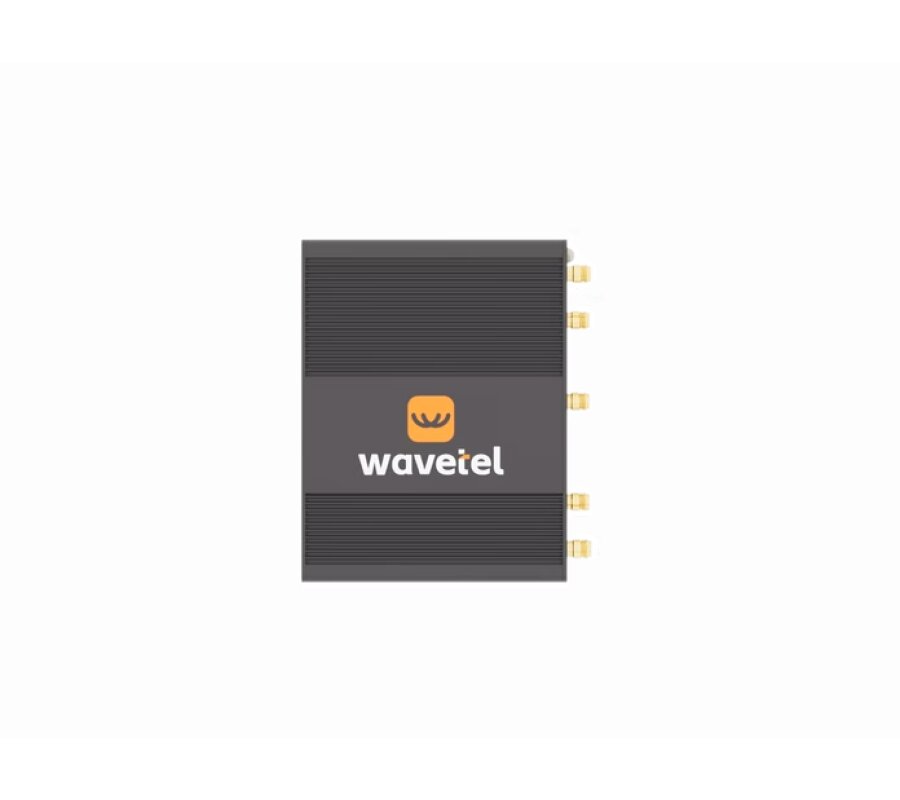

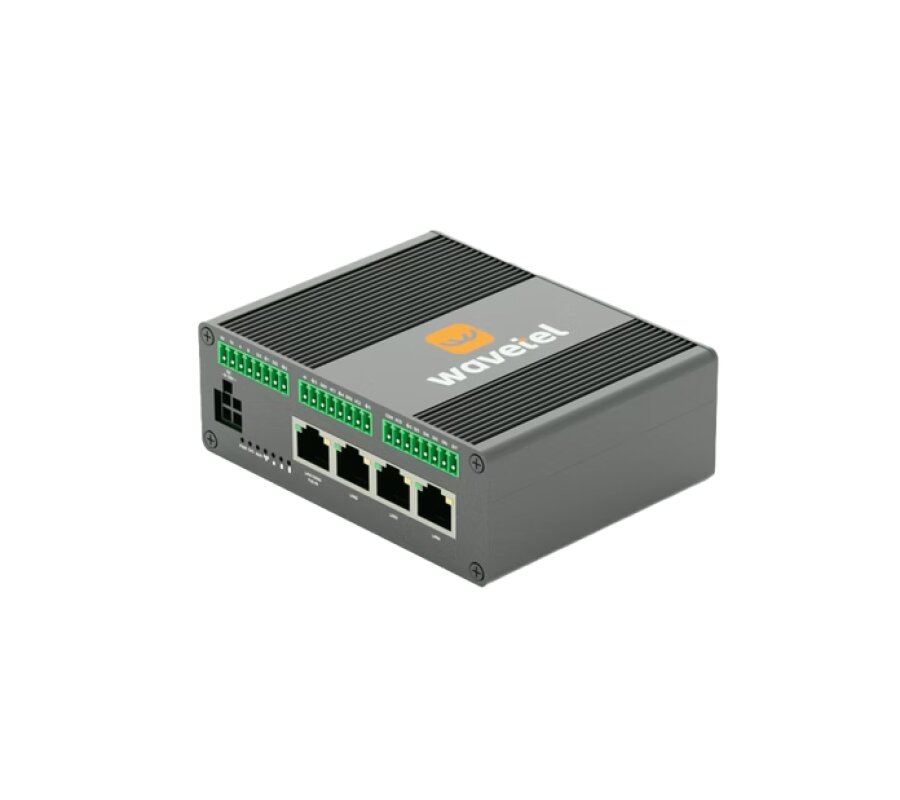

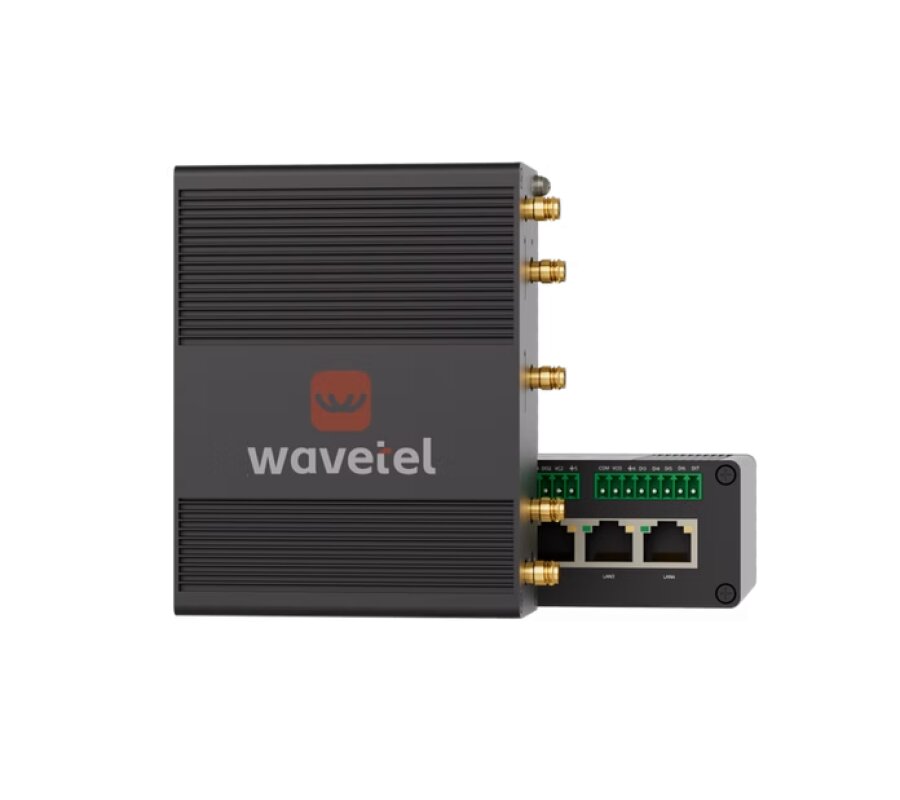

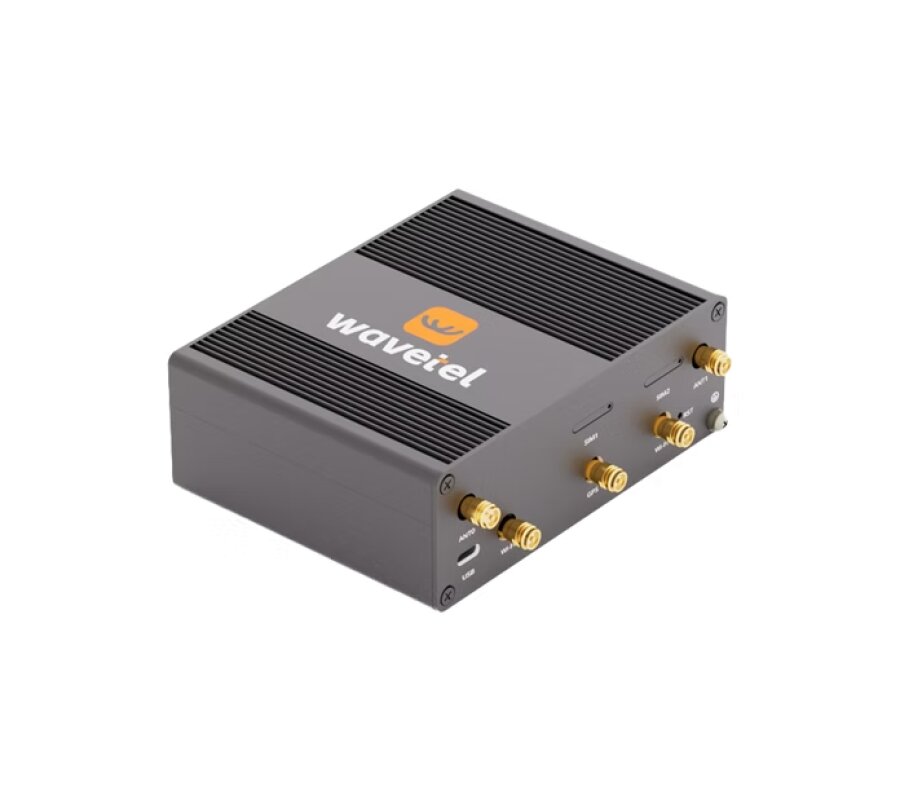

WR565 Промышленный LTE (Cat.6) роутер, 4 Ethernet порта (1*1GB WAN/LAN порт RJ45 PoE-PD + 3*1GB портов RJ45) + Wi-Fi6 +LTE-A + 1*RS232 + 1*RS485 + 6*DI + 2*DO + 1*AI + 1*RELAY + GPS

Категория: Промышленные сотовые маршрутизаторы
Артикул: WR565
Spec:
  • 1*1GB WAN порт RJ45 PoE-PD + 3*1GB портов RJ45 + Wi-Fi + LTE-A
  • LTE-A Cat 6, до 300 Мбит/с WAN сотовой сети
  • IEEE 802.11 a/b/g/n/ac
  • 1*RS232 + 1*RS485 + 6*DI (цифровые входы) + 2*DO (цифровые выходы) + 1*AI (аналоговый вход) + 1*RELAY (сухой контакт)
  • Переключение WAN между ETH WAN (проводной) и Cellular WAN (мобильный)
  • VPN: PPTP, L2TP, IPSec, GRE, OpenVPN, WireGuard
  • BGP, OSPF, RIP, NHRP, VRRP
  • Modbus, MQTT
  • Управление: веб-интерфейс, SSH, TR069, SNMP, SMS, RMS

WR565 — это промышленный маршрутизатор с поддержкой LTE-A (Cat.6) со скоростью 300 Мбит/с, работающий в двух частотных диапазонах 2,4 ГГц
и 5,8 ГГц MIMO 2x2 по стандартам беспроводной связи 802.11a/b/g/n/ac (двухдиапазонный Wi-Fi6). WR565 обеспечивает надёжную бесперебойную связь и отличается высокой производительностью. Он поддерживает подключение к двум операторам сетей LTE, 4 порта 10/100/1000М RJ45, интерфейсы последовательной связи RS232 и RS485 и множество портов ввода-вывода, 2 разъёма SMA для антенн LTE, 2 разъёма RP SMA для Wi-Fi антенн (антенны в комплект не входят). Роутер имеет возможность контролировать координаты по GPS — устройство оснащено разъёмом GNSS для подключения антенны GPS. WR565 способен обеспечить высокоскоростной и бесперебойный доступ для приложений IoT и M2M. Возможно размещение устройства на DIN-рейке (крепление приобретается отдельно)

Аппаратные характеристики

Характеристики Описание
Ethernet

 1*10/100/1000 RJ45 (WAN/LAN, вход PoE)
3*10/100/1000M RJ45 (LAN)

Мобильная сеть

 LTE Cat 6

Wi-Fi

 Wi-Fi 6 AX1800
2.4GHz 2*2, 5.8GHz 2*2
Стандарты беспроводной связи (2,4 ГГц) 802.11b/g/n
Стандарты беспроводной связи (5,8 ГГц) 802.11a/n/ac

Последовательные порты

 2-контактный клеммный блок / 4-контактный разъем Molex

Порты ввода/вывода I/O

 6*DI (цифровые входы) + 2*DO (цифровые выходы) + 1*AI (аналоговый вход) + 1*RELAY (сухой контакт)

Разъемы для антенн

 2*RP-SMA для Wi-Fi антенн
2*SMA для сотовых антенн
1*GNSS (GPS)

Слоты SIM карт

 2*4FF

Спутниковая система навигации GNSS (GPS)

 Есть

LED индикаторы

 Питание, Система, Wi-Fi, Мобильная сеть, Уровень сигнала
Питание 9-58VDC, внешний источник питания
(в комплект не входит)

Разъем питания

 4-контактный разъем Molex

Питание через Ethernet
(PoE in)

 Возможность питания от PoE (Active PoE PD)

Кнопка "Сброс"

 1

Винт заземления

 1

Материал корпуса

 Алюминий

Класс защиты

 IP30

Вес

 300 г.

Габариты

 114x88x40 мм

Рабочая температура

 -40℃~75℃

Рабочая влажность

 10% to 90% без конденсата

Монтаж

 Настольный, настенный, DIN-рейка (крепеж в комплект не входит)

Программные характеристики

Характеристики Описание
Сеть Multi-WAN: ETH WAN, Cellular WAN
WAN Failover, Load Balancing
Протоколы PPPoE, TCP, UDP, DHCP, NAT, DNS, NTP, SMTP, Telnet, ICMP, HTTP, HTTPS, TLS, ARP, VLAN, SSH2, DDNS
Сотовая связь LTE-A Cat 6,
SMS, Dual-APN, Band Lock, PIN Management, IP Passthrough, автопереключение SIM карт
Wi-Fi Стандарты: IEEE 802.11 a/b/g/n/ac/ax ;
Скорость: WiFi AX1800 ;
Частота: 2.4GHz and 5GHz
Полоса пропускания: 20MHz/40MHz/80MHz
Безопасность: WEP, WPA-PSK, WPA2-PSK, WPA3
Шифрование: AES, TKIP
Wi-Fi абоненты: до 64 абонентов, белый список, черный список
VPN PPTP, L2TP, IPSec, GRE, OpenVPN, WireGuard
MQTT MQTT Broker, MQTT Publisher
MQTT Gateway
Data to Server
Modbus Поддерживаемые режимы: Server, Client
Поддерживаемые типы: TCP
Поддерживаемые форматы данных: 8-bit INT / UINT, 16-bit INT / UINT, 32-bit float / INT / UINT, HEX, ASCII
Маршрутизация Static Route, Policy Route, BGP, OSPF, RIP, NHRP, VRRP
Безопасность Firewall, DMZ, Anti-DDOS, Website Filtering, Access Control, 802.1x
Управление Web GUI, SSH, TR069, SNMP, SMS, RMS
Характеристики \ Модели
 WR647-D WR677-M WR565 WR564 WR245 WR244 WR143
Технологии
5G
 5G + 4G 5G + 4G — — — — —
4G (LTE)
 LTE Cat 4 LTE Cat 4 LTE Cat 6 LTE Cat 6 LTE Cat 4 LTE Cat 4 LTE Cat 4
3G
 √ √ √ √ √ √ √
2G
 — — — — √ √ √
Wi-Fi
 Wi-Fi 6 3000 Wi-Fi 6 3000 Wi-Fi 6 1800 Wi-Fi 6 1800 Wi-Fi4 300 Wi-Fi4 300 Wi-Fi4 150
SMS
 √ √ √ √ √ √ √
Ethernet
 1*2.5GB + 4*1GB 1*2.5GB + 4*1GB 4*1GB 4*1GB 4*10/100M 4*10/100M 2*10/100M
GNSS
 √ √ Опционально Опционально Опционально Опционально Опционально
Оптические порты (SFP)
 √ √ — — — — —
eSIM
 — — — — — — —
TMP
 — — — — — — —

Аппаратные характеристики
Процессор
 1.3 ГГц 1.3 ГГц 880 МГц 880 МГц 580 МГц 580 МГц 580 МГц
RAM
 256 МБ 256 МБ 256 МБ 256 МБ 128 МБ 128 МБ 128 МБ
Flash память
 128 МБ 128 МБ 32 МБ 32 МБ 32 МБ 32 МБ 32 МБ
I/O разъем
 24 24 24 0 24 0 7
Ethernet порты
 5 5 4 4 4 4 2
Порты ввода/вывода I/O
 6*DI + 2*DO + 1*AI+1*RELAY 6*DI + 2*DO + 1*AI+1*RELAY 6*DI + 2*DO + 1*AI+1*RELAY 1*DI 6*DI + 2*DO + 1*AI+1*RELAY 1*DI 1*DI(Сухой) + 1*DO(Мокрый)
или
2*DI(Сухой)
Последовательные порты
 1*RS232 + 1*RS485 1*RS232 + 1*RS485 1*RS232 + 1*RS485 Нет 1*RS232 + 1*RS485 Нет 1*RS232 или 1*RS485
Питание через Ethernet
(PoE in)
 √ √ √ √ √ √ √
LED индикатор питания
 √ √ √ √ √ √ √
Разъемы для сотовых антенн
 4 6 2 2 2 2 2
Разъемы для Wi-Fi антенн
 2 2 2 2 2 2 1
Слоты SIM карт
 4 4 2 2 2 2 2
Потребляемая мощность
 18 Вт 20 Вт 12 Вт 12 Вт 6 Вт 6 Вт 5 Вт
Способ установки
 Настольный, настенный, DIN-рейка Настольный, настенный, DIN-рейка Настольный, настенный, DIN-рейка Настольный, настенный, DIN-рейка Настольный, настенный, DIN-рейка Настольный, настенный, DIN-рейка Настольный, настенный, DIN-рейка
Габариты, мм
 183x109x48 183x109x48 114x88x40 114x88x40 114x88x40 114x88x40 85x80x27.5
Материал корпуса
 Алюминий Алюминий Алюминий Алюминий Алюминий Алюминий Алюминий
Разъем питания
 4-х контактный Molex 4-х контактный Molex 4-х контактный Molex 4-х контактный Molex 4-х контактный Molex 4-х контактный Molex 2-х контактная колодка
Напряжение питания
 9-58V 9-58V 9-58V 9-58V 6-58V 6-58V 6-58V
Рабочая температура
 -40℃~75℃ -40℃~75℃ -40℃~75℃ -40℃~75℃ -40℃~75℃ -40℃~75℃ -40℃~75℃
3GPP Релиз
 Rel-16 Rel-16 Rel-12 Rel-12 Rel-11 Rel-11 Rel-9
USB
 √ √ √ √ — — —
Разъемы для GPS антенны
 √ √ √ √ √ √ √

Программные характеристики
Режим моста
 √ √ √ √ √ √ √
Ручной выбор канала WAN
 √ √ √ √ √ √ √
Беспроводной клиент
 √ √ √ √ √ √ √
Беспроводная точка доступа
 √ √ √ √ √ √ √
Автоматическая перезагрузка устройства при сбое сети
 √ √ √ √ √ √ √
Перезагрузка по времени
 √ √ √ √ √ √ √
Графики в реальном времени
 √ √ √ √ √ √ √
Переключение WAN между проводной и мобильной сетью
 √ √ √ √ √ √ √
Подсчет мобильного трафика
 √ √ √ √ √ √ √
Панель мониторинга состояния соединения
 √ √ √ √ √ √ √
Резервное копирование/восстановление конфигурации
 √ √ √ √ √ √ √
VRRP
 √ √ √ √ √ √ √
IPSec
 √ √ √ √ √ √ √
GRE Tunnel
 √ √ √ √ √ √ √
OpenVPN
 √ √ √ √ √ √ √
PPTP
 √ √ √ √ √ √ √
L2TP
 √ √ √ √ √ √ √
Динамическая маршрутизация
 √ √ √ √ √ √ √
OSPF √ √ √ √ √ √ √
SNMP √ √ √ √ √ √ √
CLI √ √ √ √ √ √ √
MQTT Gateway √ √ √ √ √ √ √
Отправка / прием SMS √ √ √ √ √ √ √
Статус по SMS √ √ √ √ √ √ √
Перезагрузка через SMS √ √ √ √ √ √ √
Уведомления о событиях по email/SMS √ √ √ √ √ √ √
SMS шлюз √ √ √ √ √ √ √
Управление по SMS √ √ √ √ √ √ √
Web фильтр √ √ √ √ √ √ √
Установка лимита мобильного трафика √ √ √ √ √ √ √
Профили конфигурации √ √ √ √ √ √ √
Планировщик профилей √ √ √ √ √ √ √
Журнал событий √ √ √ √ √ √ √
QoS √ √ √ √ √ √ √
FOTA (Firmware Over the Air) Обновление "по воздуху" √ √ √ √ √ √ √
Тест скорости √ √ √ √ √ √ √
Отключение роуминга √ √ √ √ √ √ √
Контроль доступа √ √ √ √ √ √ √
VLAN √ √ √ √ √ √ √
Firewall √ √ √ √ √ √ √
Динамический DNS √ √ √ √ √ √ √
CMS (Central Management System) √ √ √ √ √ √ √
Поддержка DLMS* √ √ √ — √ — —
Modbus шлюз √ √ √ √ √ √ √
Modbus TCP Client √ √ √ √ √ √ √
NTP клиент / NTP сервер √ √ √ √ √ √ √
Входные события √ √ √ √ √ √ √
Пробуждение по локальной сети (WOL) √ √ √ √ √ √ √
Ручная блокировка диапазона √ √ √ √ √ √ √
Modbus TCP сервер √ √ √ √ √ √ √
DNP3 Station * √ √ √ √ √ √ √
DNP3 Outstation * √ √ √ √ √ √ √
SSTP √ √ √ √ √ √ √
Stunnel √ √ √ √ √ √ √
Геолокация √ √ √ √ √ √ √
Загрузка данных GPS на сервер AVL √ √ √ √ √ √ √
Переключение между SIM картами √ √ √ √ √ √ √
NTRIP клиент √ √ √ √ √ √ √
